Плавучие краны состоят из верхнего строения (собственно крана), и понтона. Преимуществом плавучих кранов являются способность перемещаться из одного порта в другой. Несколько плавучих кранов грузоподъёмностью от ста до нескольких сот тонн могут перегружать любые грузы в пределах большой акватории.
Плавкраны модификаций КПЛ и КНГ относятся к судам категории «речные суда технического флота» и предназначенны для работы вне акваторий портов

КПЛ-351 - неповоротный плавучий кран грузоподъемностью 350 т с высотой подъема крюка 36 м



Материал Алексея Кириллова.
Двустворчатые ворота являются наиболее сложными из всех металлоконструкций, эксплуатируемых на шлюзах канала имени Москвы. За 40 с лишним лет эксплуатации на всех двустворчатых воротах шлюзов наблюдались разрушения элементов металлоконструкций, а также клепаных соединений. Кроме того в результате длительной эксплуатации, а также навалов судов и других аварийных ситуаций створки ворот получили общую деформацию – скручивание и провес. Поэтому встал вопрос о необходимости замены двустворчатых ворот.
СКБ "Мосгидросталь" разработало проекты отдельных типоразмеров ворот, а также схему организации работ по их замене. Указанные проектные проработки показали, что замена двустворчатых ворот, имеющих большую массу (360-660 т), в условиях однониточного шлюза является чрезвычайно сложной. Разбивка створок на крупные марки массой до 30 т (по условиям их транспортировки) не решает основную проблему: при производстве монтажных работ традиционными приемами не удается уложиться в отведенные для них сроки. Как показал расчет, даже при организации трехсменной работы потребуется по крайней мере 10 сут. и более (в зависимости от размеров ворот) из навигационного периода. Задержка в открытии судоходства по каналу привела бы к значительным экономическим потерям. Поэтому было признано целесообразным и перспективным выполнять монтаж двустворчатых ворот не из отдельных марок, а из укрупненных секций (до 100 т и более) или устанавливать створки, полностью собранные в летний период на береговой площадке.
С этой целью Министерство речного флота РСФСР вышло с предложением в Госплан СССР о создании специального плавучего крана большой грузоподъемности. Такой кран по техническим условиям, разработанным советскими специалистами, был заказан в Австрии в 1983 г.
Плавучий кран проекта J042 был построен фирмами "OSWAG" и "HEBAG" и в сентябре 1984 г. приведен в Москву.
По условиям проводки крана по внутренним водным путям (ВДСК) его корпус пришлось расчленить на три секции, а также не монтировать часть надстройки и некоторое оборудование. Окончательную сборку крана выполнили в камере шлюза № 7 в межнавигационный период 1984—1985 гг. силами Московского монтажного управления Всесоюзного треста Гидромонтаж и Управления канала.
Плавучий кран имеет максимальную грузоподъемность 350 т и представляет собой уникальное плавучее сооружение. Корпус крана имеет следующие габаритные размеры, м: длину — 63, ширину -25, высоту борта — 4,5 и надводный габарит — 13,2 (при осадке 2,5). С помощью поворотных приспособлений на специальную стапельную площадку палубы можно уложить две самые большие створки. Главный подъемный механизм может обеспечить грузоподъемность 350 т - при вылете стрелы до 23 м и 200 т — при вылете 30 м (от оси поворота). Вспомогательный подъемный механизм имеет грузоподъемность 100 т при вылете стрелы 38 м.
Кран снабжен автономной энергетической установкой (три дизель-генератора мощностью по 635 кВт) и, кроме того, он может быть подключен к береговому пункту энергоснабжения (используя свою подстанцию). Самоходность крана обеспечивается двумя подвесными электроустановками: винто-рулевыми колонками «Шоттель-Навигатор» мощностью по 309 кВт.
Кран имеет класс речного регистра «О» и может работать зимой в битом льду. Для предотвращения обледенения корпуса предусмотрена система воздухообдува по всему его периметру. За счет автоматического регулирования водяного балласта достигается хорошая остойчивость крана. Кран снабжен всем необходимым радионавигационным оборудованием, компрессорной станцией, водолазным оборудованием, станками, а также специальной оснасткой для выполнения монтажных и ремонтных работ на двустворчатых воротах и других затворах сооружений. Для команды (23 человека) имеются удобные жилые каюты, блок питания, спортивное и санитарно гигиеническое помещения, салон для отдыха. Предусмотрена система кондиционирования воздуха.
С помощью этого крана с 1986 по 2004 год заменены все двустворчатые ворота шлюзов «Канала имени Москвы». (кроме Рыбинского гидроузла)

_________________
Instagram "Речной туризм"


Вернуться к началу
  Профиль WWW ICQ
Cпасибо сказано
За это сообщение пользователю Alexandr "Спасибо" сказали:
Владимир, Мария, Нептун
СообщениеДобавлено: 13 июн 2011, 20:23
Не в сети
Участник форума
Участник форума
Аватара пользователя

Регистрация:
Сообщений: 152
Откуда: Жигулевск
Пол: Мужской
В Саратове в 2009 году

_________________


Вернуться к началу
  Профиль
Cпасибо сказано
За это сообщение пользователю Andrew "Спасибо" сказали:
VIP, Владимир, Мария, Нептун
СообщениеДобавлено: 09 янв 2013, 14:08
Не в сети
***
***
Аватара пользователя

Регистрация:
Сообщений: 2573
Откуда: Москва
Пол: Мужской

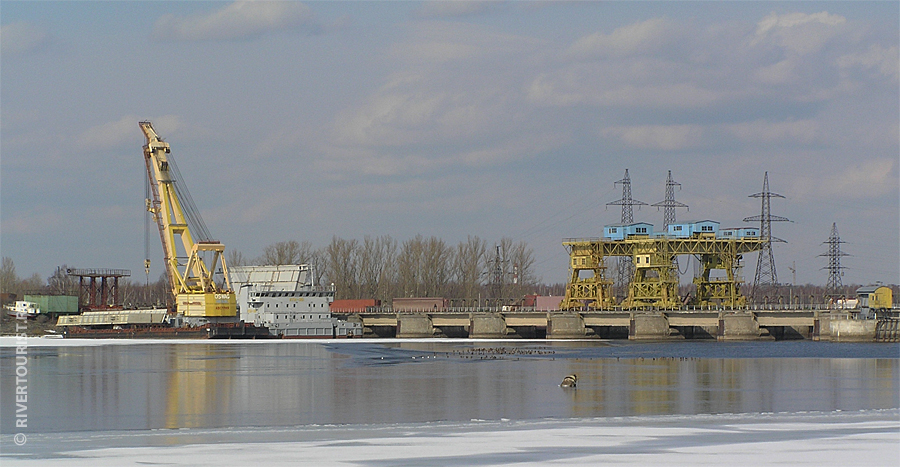

КПЛ-351 у шлюза №1, Январь 2013
